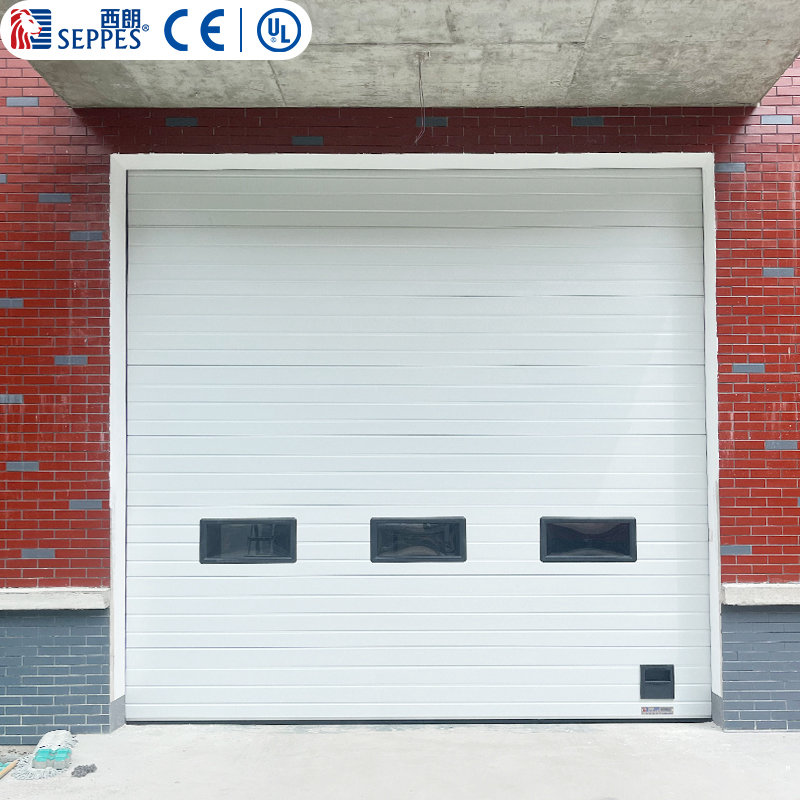

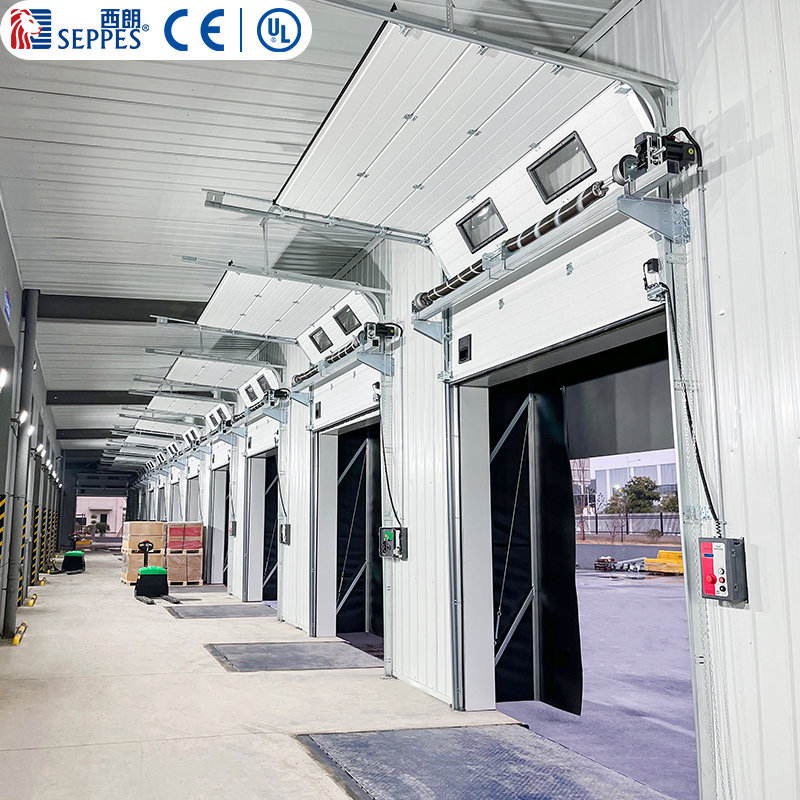

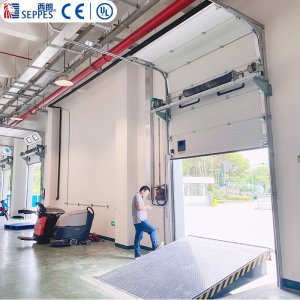

提升门安装在工业建筑、仓库、车间、码头和其他工业设施的开口处。加固的门结构确保了不间断的操作和增加的强度特性,可靠的密封系统保证了房间的高隔热性。

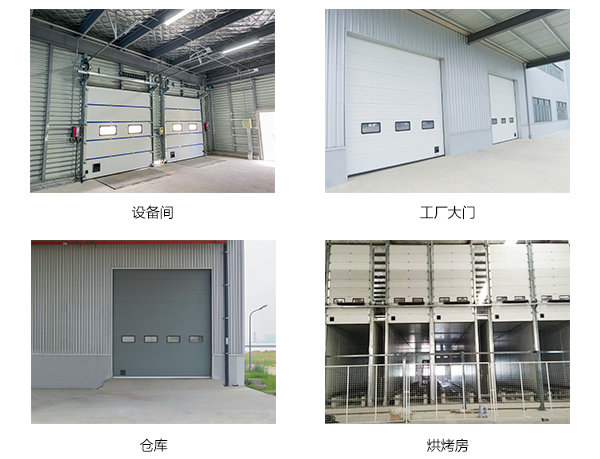

应用领域

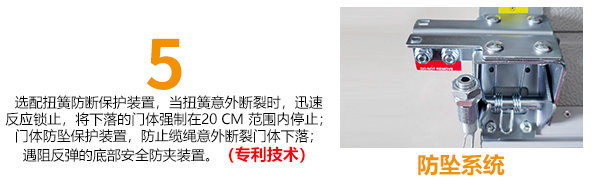

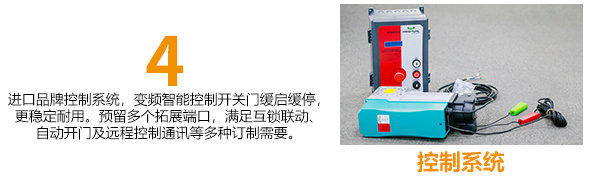

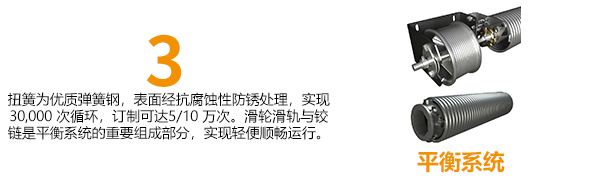

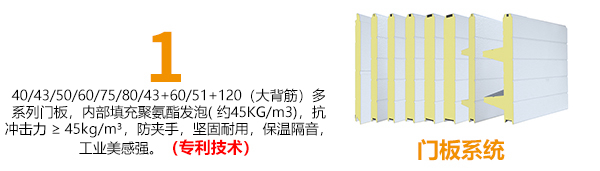

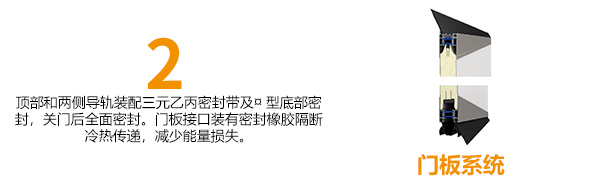

6大精工系统

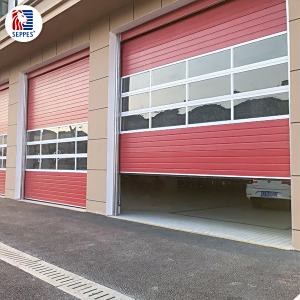

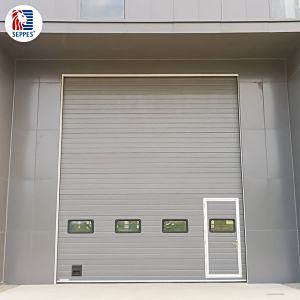

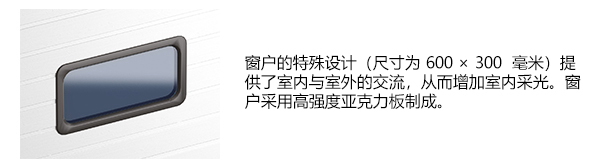

多种款式提供选择

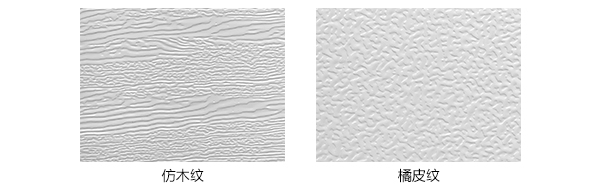

表面类型

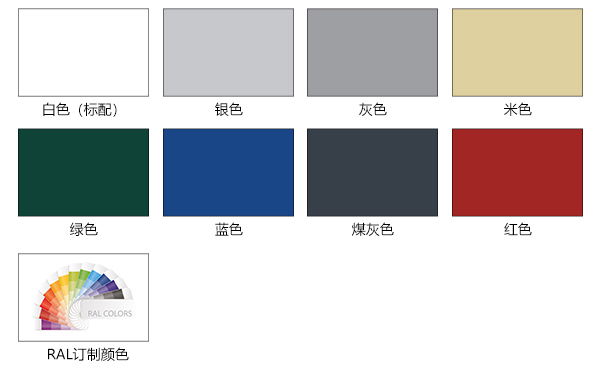

可选颜色(标配白色,定制其他色号需另外收费)

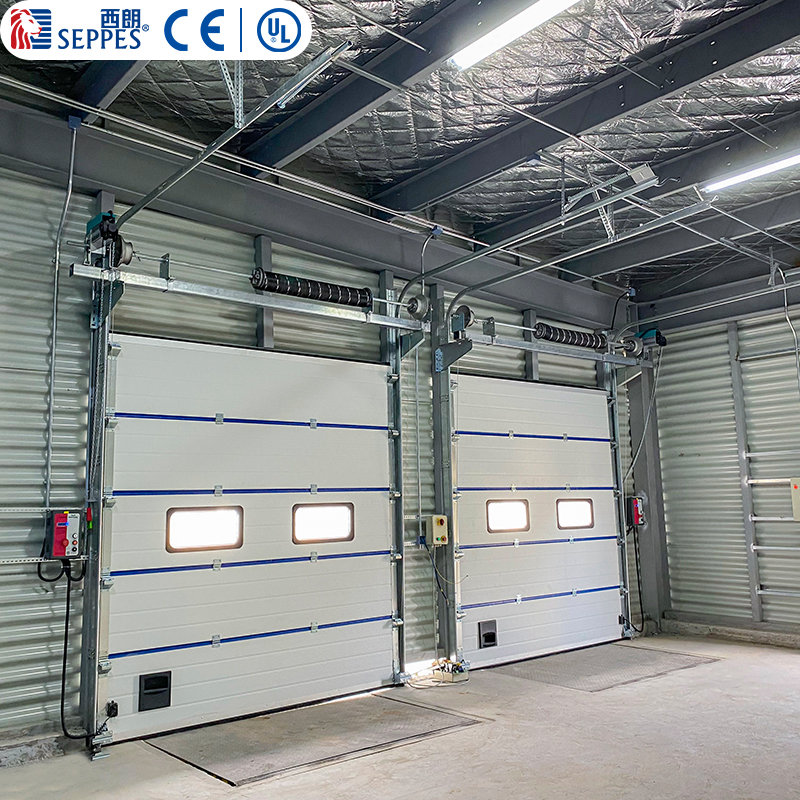

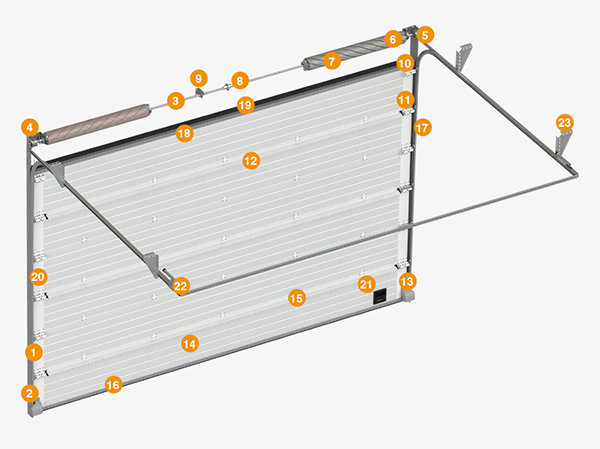

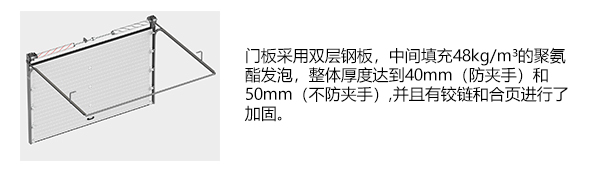

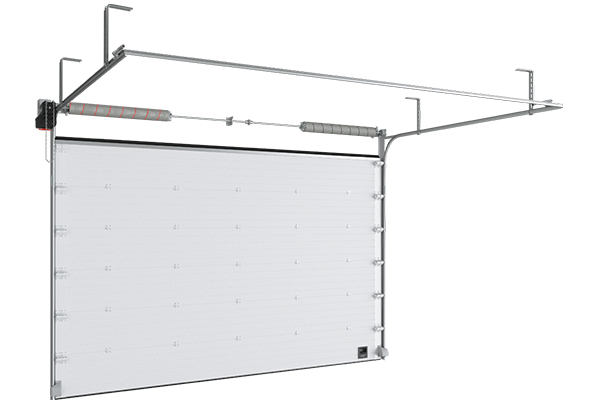

提升门细节

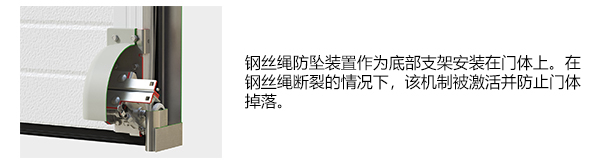

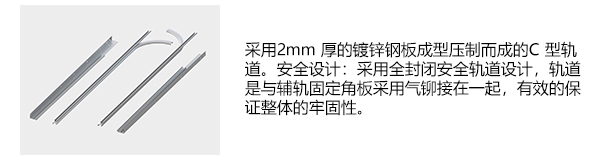

1、垂直导轨 13、钢丝绳断裂保护装置
2、垂直侧框 14、夹芯门板
3、门轴 15、内铰链

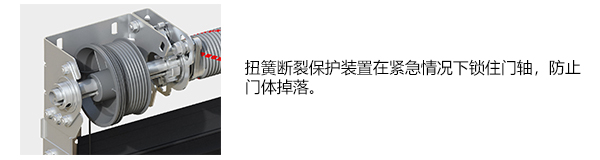

4、扭簧断裂保护装置 16、底部铝型材和底部密封条
5、绳轮 17、侧边密封
6、扭簧套 18、顶部铝型材

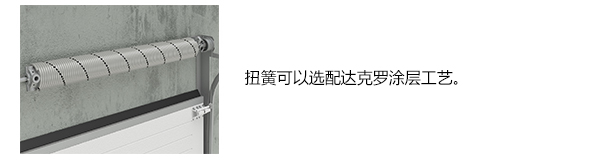

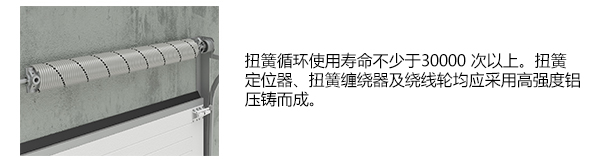

7、平衡弹簧机构(扭簧) 19、顶部密封条
8、联轴器 20、带固定孔的面板侧盖
9、内支架 21、踏式把手
10、顶部滚轮支架 22、末端缓冲器
11、滚轮支架 23、天花板安装支架
12、大背筋(选配)

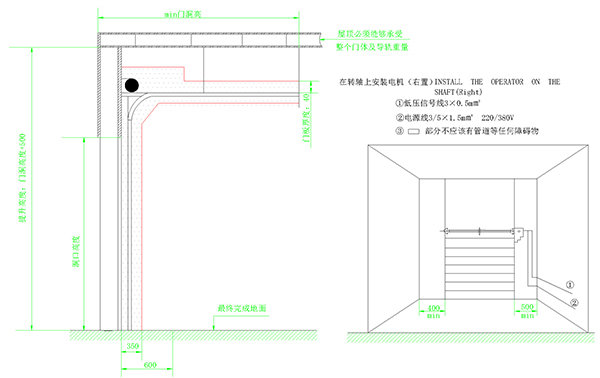

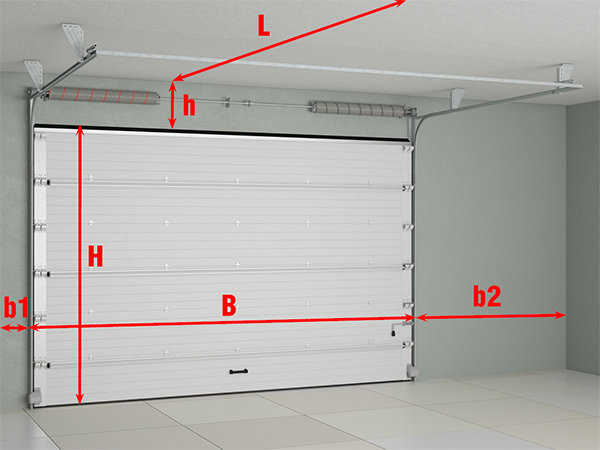

提升门安装条件
所有测量均在室内进行。每个值的测量必须至少在三个点进行:
H——门洞高度(从地面到门洞顶部的距离);
B——门洞宽度(门洞左边缘到右边缘的距离);
h——门洞上方(从门洞顶部到天花板的距离)至少500 毫米;
b1/ b2——需要至少150 mm 的左右横向距离(从门洞的相应边缘到障碍物的距离);
L 是房间的深度。
测量 H 和 B 时,取zui大值作为最终尺寸。
测量h、b1、b2和L时,取最小值作为最终尺寸。
多种提升方式设计方案

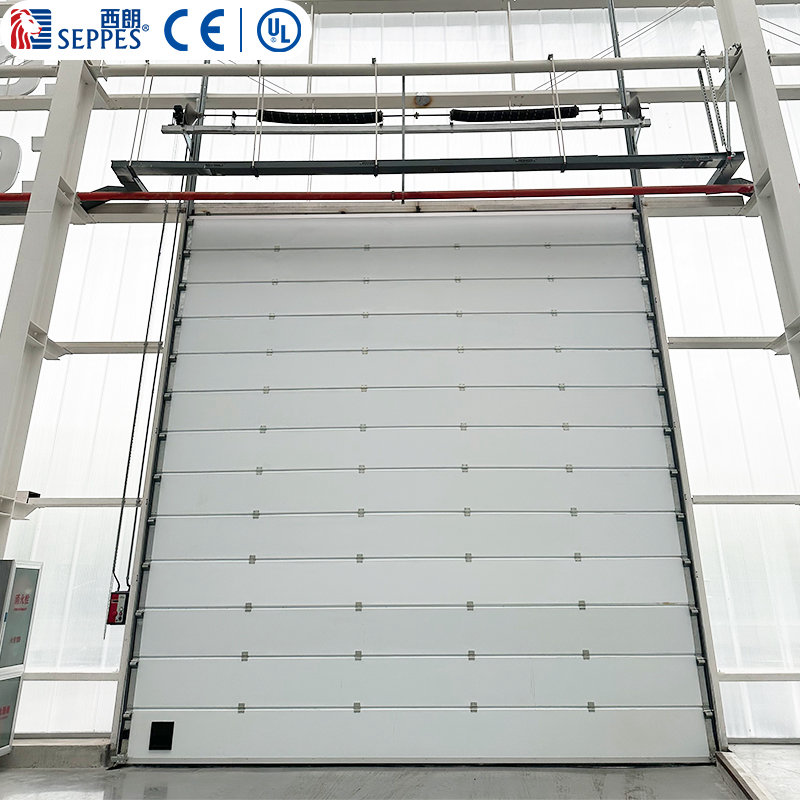

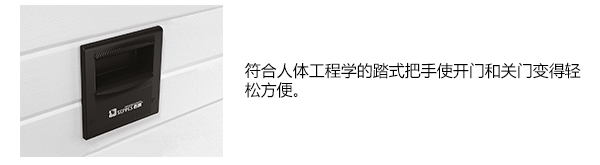

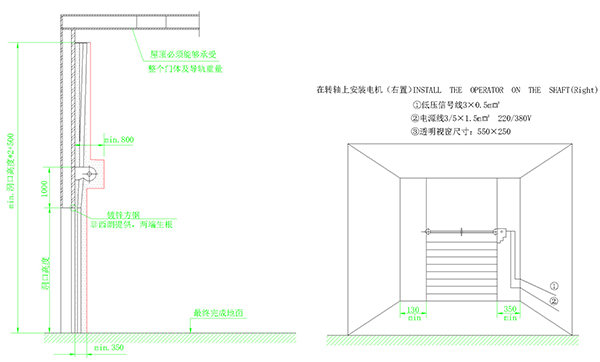

垂直提升

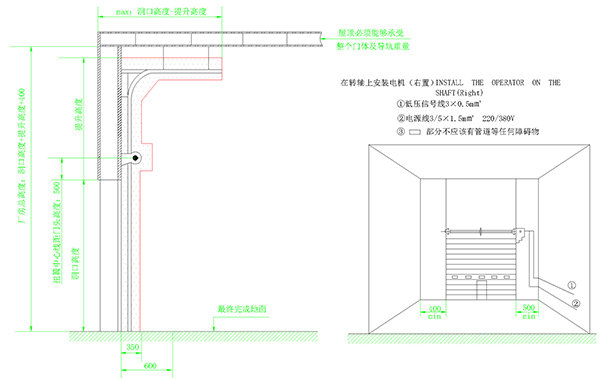

标准转弯提升
提高提升

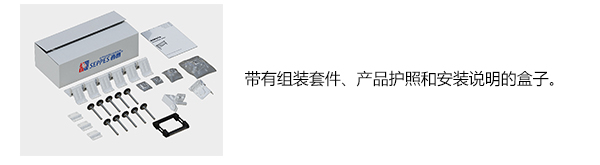

标准配置

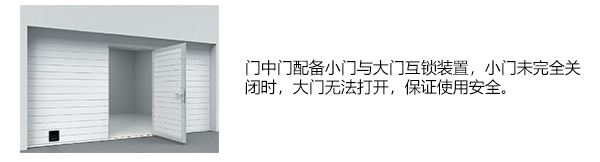

其他选配装置
注意事项
工业提升门安装在工业建筑、仓库、车间、码头和其他工业设施的开口处。加固的门结构确保了不间断的操作和增加的强度特性,可靠的密封系统保证了房间的高隔热性。
1、门体的截面必须沿着轨道平稳移动,门本身必须平衡,即它们的重量必须通过扭簧的扭力来补偿。
2、手动开启和关闭提升门仅使用手柄进行。
3、手动开合提升门时,不要用力过猛。
4、确保在提升门运行过程中人和动物不在提升门下降范围内。
5、严禁在提升门关闭时在下方移动,否则可能造成人身伤害。
6、提升门在开启和关闭时不要受到冲击或阻碍其自由移动。
7、确保滑轮移动时轨道内没有异物和碎屑。它们的存在会导致门体歪斜和卡住。
8、不要让导轨和滑轮受到污染,因为这可能会导致运动的平稳性受到破坏,如果是电动驱动,这可能会导致其过载和故障。

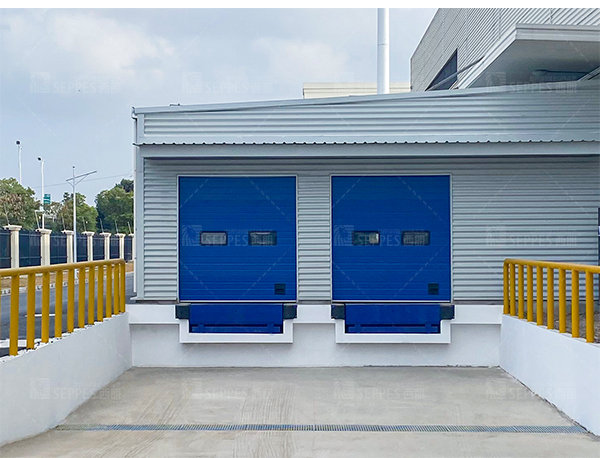

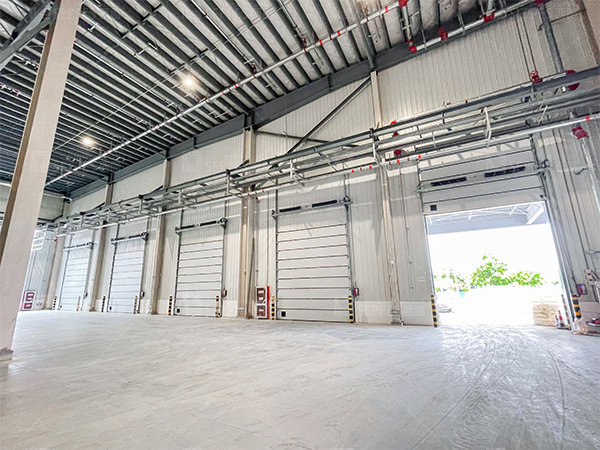

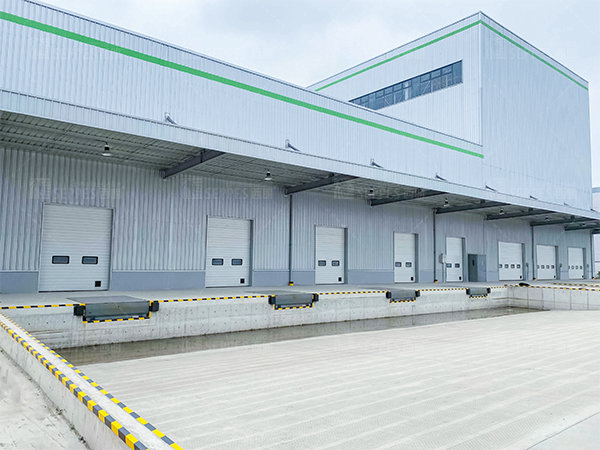

项目案例
